MYLSM00502ERPL非隔離DC-DC轉換器Murata村田
發布時間:2024-05-20 09:14:15 瀏覽:1241
MYLSM00502ERPL是一款Murata村田專為嵌入式應用設計的表面貼裝型DC-DC電源轉換器。它具有緊湊的尺寸,僅為7.9 x 7.9 x 2.3毫米,非常適合空間受限的應用。該轉換器支持寬輸入電壓范圍,從4.5V至17Vdc,最大輸入電壓可達18Vdc。輸出電流能力為2.5A,輸出電壓可編程,范圍為1至5.25Vdc。

該轉換器基于高頻同步降壓變換器,提供了高功率轉換效率,達到88%。它還具備輸出短路保護功能,確保在異常情況下保護電路不受損害。此外,轉換器支持開/關控制,采用正邏輯,方便用戶進行電源管理。
MYLSM00502ERPL的工作溫度范圍廣泛,從-40℃至+85℃,適用于多種環境條件下的應用。總體而言,這款轉換器以其小巧的尺寸、寬輸入范圍、高效率和保護特性,成為嵌入式系統中電源管理的理想選擇。
| Model Numbe | Output | Input | Efficiency (%) | Package (mm) | ||||||||
| Vo (Vdc) | lo (A,Max) | Power (W) | RIN Max (mV p-p | Regulation | Vin typ (Vdc) | Range (Vdc) | lin,no load Typ.(mA) | in,full load Typ.(A) | ||||
| Load (%) | ||||||||||||
| MYLSM00502ERPL | 1-5.25 | 2.5 | 13.1 | 30 | ±2.0 | ±2.0 | 12 | 4.5-17 | 10 | 1.25 | 88 | 7.9x7.9x2.3 |
規格參數:
外形尺寸:7.9 x 7.9 x 2.3毫米
輸入電壓范圍:4.5至17Vdc(絕對最大輸入電壓:18Vdc)
輸出電流:最大2.5A
輸出電壓范圍:可編程,范圍從1到5.25Vdc
效率:高達88%
保護功能:輸出短路保護
控制功能:開/關控制(正邏輯)
工作溫度范圍:-40至+85℃
注:Murata村田DC/DC電源模塊型號產品可用Cyntec電源模塊進行替代,具體替代方案可咨詢立維創展。
相關推薦:
推薦資訊
?IR HiRel以前是美國著名的半導體品牌,現在被英飛凌收購。英飛凌是半導體解決方案的全球領先者。英飛凌解決方案使生活變得更容易、更安全和更環保。

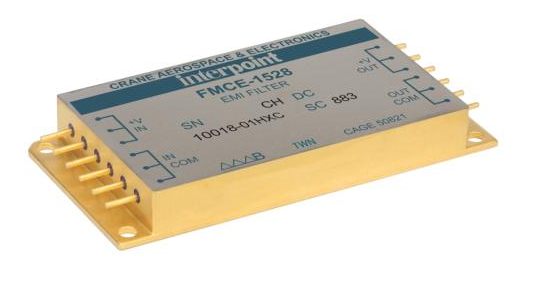

Interpoint? FMCE-1528 EMI濾波器專為降低高頻DC-DC轉換器的輸入紋波電流設計,符合軍用標準MIL-STD-461C/D/E/F。它在緊湊封裝中提供高達15A的電流,工作溫度范圍為-55°C至+125°C,輸入電壓范圍為0.5至50V,能有效減少500 kHz和1 MHz時的噪聲,典型衰減達70 dB。
