Vanguard Electronics 100672-C脈沖變壓器
發布時間:2024-09-03 09:10:52 瀏覽:3482
VANGUARD ELECTRONICS推出的100672-C脈沖變壓器是一款高性能的表面貼裝(SMD)組件,專為滿足現代電子及通信設備的嚴格要求而設計。該變壓器屬于M21038系列,以其緊湊的設計和卓越的電氣特性在行業內廣受好評。

基本規格
重量: 僅5g,輕巧便攜。
尺寸: 0.625 × 0.625 × 0.3英寸,小巧的尺寸使其易于集成到各種緊湊的電路設計中。
封裝類型: 表面貼裝(SMD),便于自動化生產和高密度組裝。
應用等級: QPL,確保其在關鍵應用中的可靠性和性能。
電氣特性
100672-C脈沖變壓器提供了多種電氣特性,以適應不同的應用需求:
匝數比: 1:2.5 / 1:1.79,提供靈活的電壓轉換選項。
上升時間: 250nS,快速響應時間確保信號的準確傳輸。
最大直流電阻 (DCR): 1, 3.5OHMS,低電阻減少能量損耗。
阻抗: 4000OHMS,適中的阻抗值有助于信號的穩定傳輸。
最大下垂: 20%,確保輸出電壓的穩定性。
DWV: 100,提供高電壓下的可靠性能。
機械特性
封裝尺寸: F,標準化的封裝尺寸便于庫存管理和替換。
可靠性等級: C,表明其高水平的制造質量和耐用性。
端接類型: Pb(鉛),傳統的端接材料確保良好的電氣連接。
端接涂層: 錫/鉛,提供良好的焊接性能和耐腐蝕性。
溫度范圍
工作溫度: -55°C 至 +130°C。
存儲溫度: -60°C 至 +135°C。
上一篇: Tillotson HS系列化油器
推薦資訊

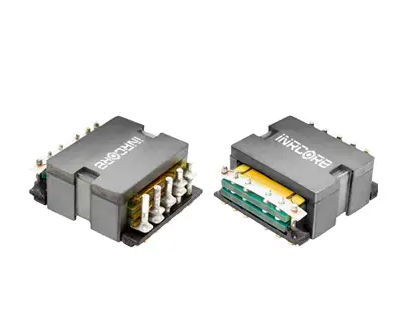

iNRCORE高頻平面變壓器是一款專為高頻應用設計的平面變壓器。相較于傳統變壓器,平面變壓器具有更小的體積、更高的效率和更佳的散熱性能,因此在高頻、高功率密度及高效率的應用中表現出色。iNRCORE高頻平面變壓器在通信、電源、醫療、工業控制等領域都有廣泛的應用。
